前面我们研究了一条直线与另一条直线相交的情形,接下来,我们进一步研究一条直线与两条直线分别相交的情形。
如下图,
直线AB,CD与EF相交(也可以说两条直线AB,CD被第三条直线EF所截),构成八个角。我们看那些没有公共顶点的两个角的关系。
先看图中的∠1和∠5,这两个角分别在直线AB,CD的同一方(上方),并且都在直线EF的同侧(右侧),具有这种位置关系的一对角叫做同位角(corresponding angles)。易记词:同方同旁同位角。
再看∠3和∠5,这两个角都在直线AB,CD之间,并且分别在直线EF两侧(∠3在直线EF左侧,∠5在直线EF右侧),具有这种位置关系的一对角叫做内错角(alternate interior angles)。易记词:内侧异旁内错角。
又看∠3和∠6也都在直线AB,CD之间,但它们在直线EF的同一旁(左侧),具有这种位置关系的一对角叫做同旁内角(interior angles on the same side)。易记词:内侧同旁同旁内角。
【思考】
1、∠2和∠6是同位角吗?图中还有没有其他的同位角?若有,标记出它们。
2、图中还有没有其他的内错角与同旁内角?若有,标记出它们。
例 2 如下图,
直线DE,BC被直线AB所截。
(1)∠1和∠2,∠1和∠3,∠1和∠4各是什么位置关系的角?
(2)如果∠1=∠4,那么∠1和∠2相等吗?∠1和∠3互补吗?为什么?
答:(1)∠1和∠2是内错角,∠1和∠3是同旁内角,∠1和∠4是同位角。
(2)如果∠1=∠4,由对顶角相等,得∠2=∠4,那么∠1=∠2。
因为∠4和∠3互补,即∠4+∠3=180°,又因为∠1=∠4,所以∠1+∠3=180°,即∠1和∠3互补。
【练习】

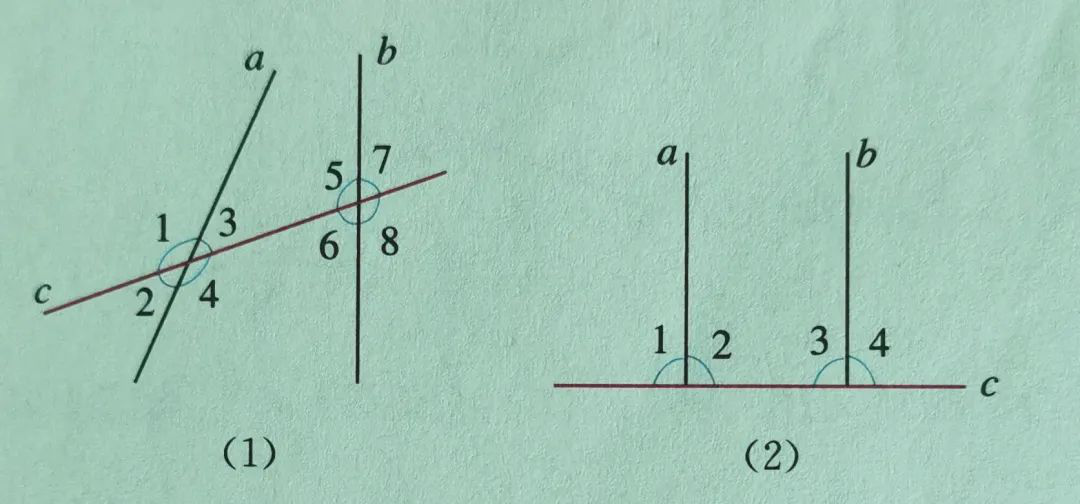

1、分别指出下列图中的同位角、内错角、同旁内角。
2、如下图,∠B与哪个角是内错角,与哪个角是同旁内角?它们分别是哪两条直线被哪一条直线所截形成的?对∠C进行同样的讨论。
【习题——复习巩固】
1、下列各图中,∠1和∠2是不是对顶角?
2、如下图,
直线AB,CD,EF相交于点O。
(1)写出∠AOC,∠BOE的邻补角;
(2)写出∠DOA,∠EOC的对顶角;
(3)如果∠AOC=50°,求∠BOD,∠COB的度数。
3、找出下图
中互相垂直的线段,并用三角尺检验。
4、如下图,
在一张半透明的纸上画一条直线l,在l上任取一点P,在l外任取一点Q,折出过点P且与l垂直的直线。这样的直线能折出几条?为什么?过点Q呢?
5、如下图,
直线AB,CD相交于点O,EO⊥AB,垂足为O,∠EOC=35。求∠AOD的度数。
6、如下图,
画AE⊥BC,CF⊥AD,垂足分别为E,F。
7、如下图,
用量角器画∠AOB的平分线OC,在OC上任取一点P,比较点P到OA,OB的距离的大小。
【习题——综合运用】
8、如下图,
直线AB,CD相交于点O,OA平分∠EOC。
(1)若∠EOC=70°,求∠BOD的度数;
(2)若∠EOC:∠EOD=2:3;求∠BOD的度数。
9、下图
中是对顶角量角器,你能说出用它测量角的原理吗?
10、如下图,
这是小明同学在体育课上跳远后留下的脚印,他的跳远成绩是多少(比例尺为1:a)?

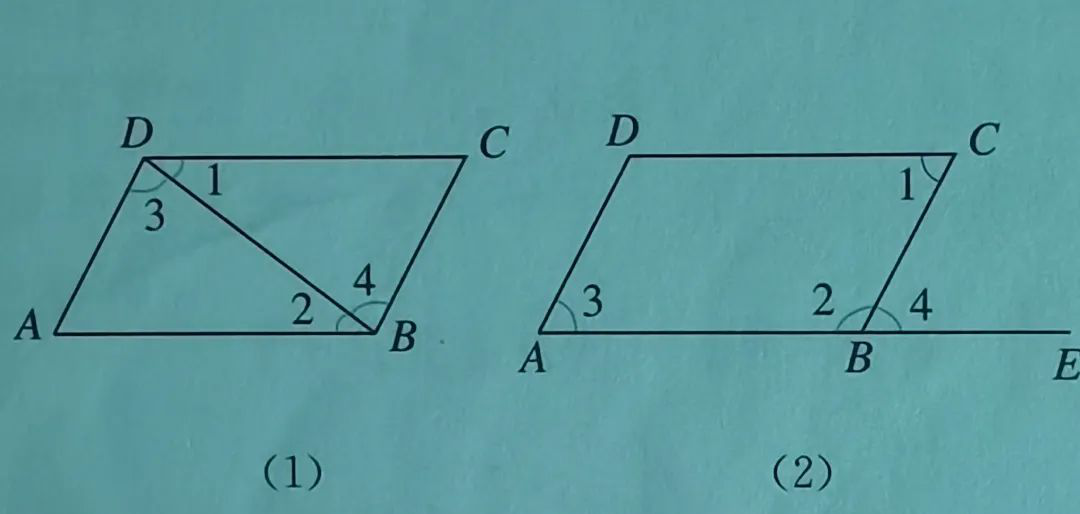

11、如下图,
∠1和∠2,∠3和∠4各是哪两条直线被哪一条直线所截形成的?它们各是什么位置关系的角?
【习题——拓广探索】
12、如下图,
AB⊥l,BC⊥l,B为垂足,那么A,B,C三点在同条直线上吗?
13、直线AB,CD相交于点O。
(1)OE,OF分别是∠AOC,∠BOD的平分线。画出这个图形。
(2)射线OE,OF在同一条直线上吗?
(3)画∠AOD的平分线OG,OE与OG有什么位置关系?
