自行设置图表域（axes）位置

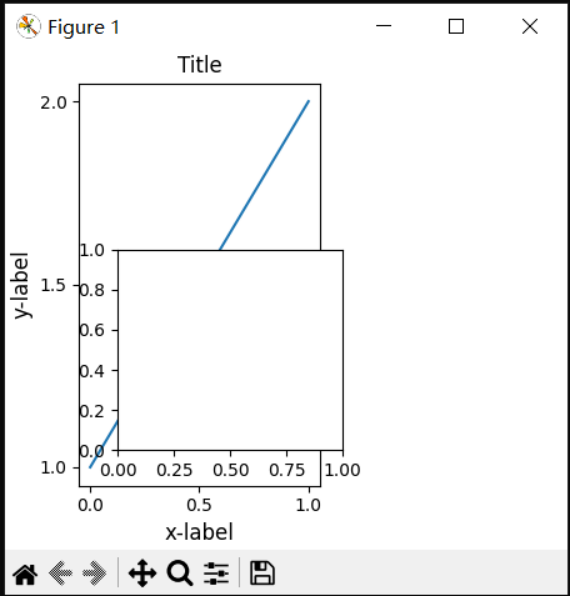

有充分的理由自行设置图表域（axes）位置。自行调用set_position将设置图表域（axes），因此约束布局不再对该图表域产生影响。（请注意，约束布局仍为移动的图表域保留间距(space)）。
·
·
·
fig, axs = plt.subplots(1, 2, layout="constrained")example_plot(axs[0], fontsize=12)axs[1].set_position([0.2, 0.2, 0.4, 0.4])
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport matplotlib.gridspec as gridspecimport numpy as np
plt.rcParams['savefig.facecolor'] = "0.8"plt.rcParams['figure.figsize'] = 4.5, 4.plt.rcParams['figure.max_open_warning'] = 50
def example_plot(ax, fontsize=12, hide_labels=False): ax.plot([1, 2]) ax.locator_params(nbins=3) if hide_labels: ax.set_xticklabels([]) ax.set_yticklabels([]) else: ax.set_xlabel('x-label', fontsize=fontsize) ax.set_ylabel('y-label', fontsize=fontsize) ax.set_title('Title', fontsize=fontsize)
fig, axs = plt.subplots(1, 2, layout="constrained")example_plot(axs[0], fontsize=12)axs[1].set_position([0.2, 0.2, 0.4, 0.4])
固定纵横比图表域（Axes）的网格：“压缩”布局

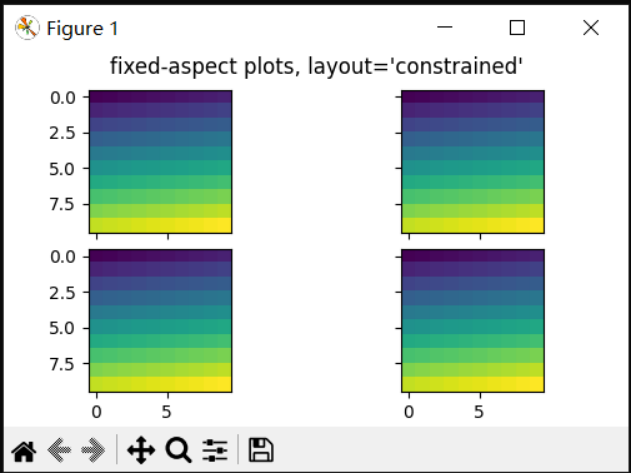

约束布局在图表域（axes）的“原始”位置网格上运行。然而，当图表域（Axes）具有固定的纵横比时，一侧通常会变短，并在缩短的方向上留下较大的间隙。在下文中，图表域（Axes）是方形的，但图表（figure）相当宽，因此存在水平间隙：
·
·
·
·
·
fig, axs = plt.subplots(2, 2, figsize=(5, 3), sharex=True, sharey=True, layout="constrained")for ax in axs.flat: ax.imshow(arr)fig.suptitle("fixed-aspect plots, layout='constrained'")
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport numpy as nparr = np.arange(100).reshape((10, 10))norm = mcolors.Normalize(vmin=0., vmax=100.)# see note above: this makes all pcolormesh calls consistent:pc_kwargs = {'rasterized': True, 'cmap': 'viridis', 'norm': norm}fig, axs = plt.subplots(2, 2, figsize=(5, 3), sharex=True, sharey=True, layout="constrained")for ax in axs.flat: ax.imshow(arr)fig.suptitle("fixed-aspect plots, layout='constrained'")

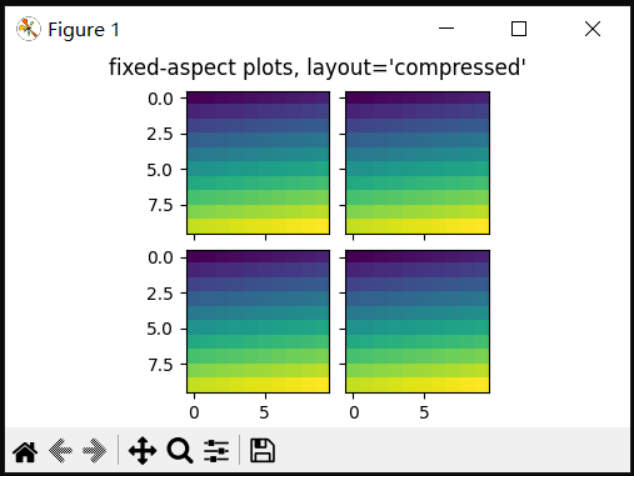

解决这一问题的一个明显方法是使图表大小更为方正，然而，缩小差距恰恰需要反复尝试。对于简单的图表域（Axes）网格，我们可以使用layout="compressed"来完成这项工作：
·
·
·
·
·
fig, axs = plt.subplots(2, 2, figsize=(5, 3), sharex=True, sharey=True, layout='compressed')for ax in axs.flat: ax.imshow(arr)fig.suptitle("fixed-aspect plots, layout='compressed'")
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport numpy as nparr = np.arange(100).reshape((10, 10))norm = mcolors.Normalize(vmin=0., vmax=100.)# see note above: this makes all pcolormesh calls consistent:pc_kwargs = {'rasterized': True, 'cmap': 'viridis', 'norm': norm}fig, axs = plt.subplots(2, 2, figsize=(5, 3), sharex=True, sharey=True, layout='compressed')for ax in axs.flat: ax.imshow(arr)fig.suptitle("fixed-aspect plots, layout='compressed'")
手动关闭约束布局
在每次绘制图表（figure）时，约束布局通常会调整每个图表域（axes）位置。如果想获得约束布局提供的间距，但不更新它，那么进行初始绘制后调用fig.set_layout_engine（None）关闭布局。这对于刻度标签可能会改变长度的动画可能很有用。
另外，对于后端工具栏的缩放（ZOOM）和平移（PAN）的图形界面（GUI）事件，约束布局也已关闭，这样可防止图表域在缩放和平移过程中改变位置。
局限性
不兼容的功能

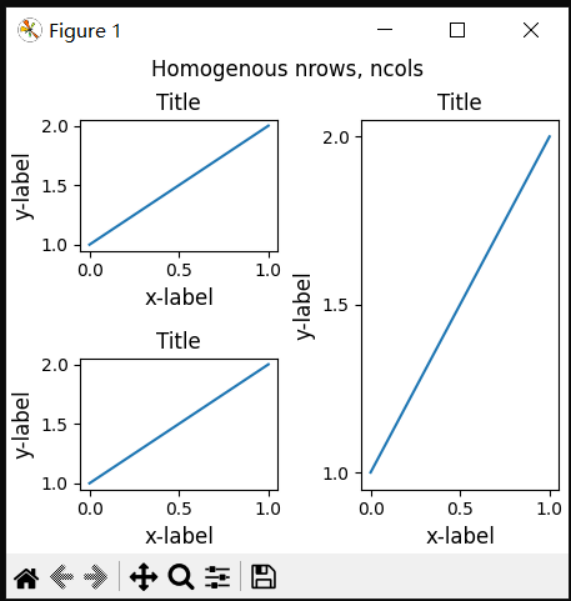

约束布局将使用pyplot.subplot，但前提是每次调用的行数和列数相同。原因是，如果几何图形不相同，每次调用pyplot.subplot都会创建一个新的GridSpec实例，并且再进行约束布局。因此，以下操作正常：
·
·
·
·
·
·
·
·
·
·
·
fig = plt.figure(layout="constrained")
ax1 = plt.subplot(2, 2, 1)ax2 = plt.subplot(2, 2, 3)# third axes that spans both rows in second column:ax3 = plt.subplot(2, 2, (2, 4))
example_plot(ax1)example_plot(ax2)example_plot(ax3)plt.suptitle('Homogenous nrows, ncols')
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport matplotlib.gridspec as gridspecimport numpy as np
plt.rcParams['savefig.facecolor'] = "0.8"plt.rcParams['figure.figsize'] = 4.5, 4.plt.rcParams['figure.max_open_warning'] = 50
def example_plot(ax, fontsize=12, hide_labels=False): ax.plot([1, 2]) ax.locator_params(nbins=3) if hide_labels: ax.set_xticklabels([]) ax.set_yticklabels([]) else: ax.set_xlabel('x-label', fontsize=fontsize) ax.set_ylabel('y-label', fontsize=fontsize) ax.set_title('Title', fontsize=fontsize)
fig = plt.figure(layout="constrained")
ax1 = plt.subplot(2, 2, 1)ax2 = plt.subplot(2, 2, 3)# third axes that spans both rows in second column:ax3 = plt.subplot(2, 2, (2, 4))
example_plot(ax1)example_plot(ax2)example_plot(ax3)plt.suptitle('Homogenous nrows, ncols')

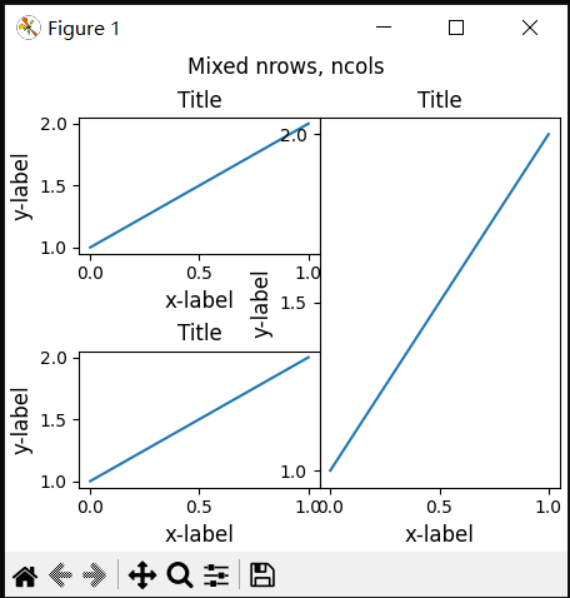

但下面的代码就会导致差劲的布局。
·
·
·
·
·
·
·
·
·
·
fig = plt.figure(layout="constrained")
ax1 = plt.subplot(2, 2, 1)ax2 = plt.subplot(2, 2, 3)ax3 = plt.subplot(1, 2, 2)
example_plot(ax1)example_plot(ax2)example_plot(ax3)plt.suptitle('Mixed nrows, ncols')
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport matplotlib.gridspec as gridspecimport numpy as np
plt.rcParams['savefig.facecolor'] = "0.8"plt.rcParams['figure.figsize'] = 4.5, 4.plt.rcParams['figure.max_open_warning'] = 50
def example_plot(ax, fontsize=12, hide_labels=False): ax.plot([1, 2]) ax.locator_params(nbins=3) if hide_labels: ax.set_xticklabels([]) ax.set_yticklabels([]) else: ax.set_xlabel('x-label', fontsize=fontsize) ax.set_ylabel('y-label', fontsize=fontsize) ax.set_title('Title', fontsize=fontsize)
fig = plt.figure(layout="constrained")
ax1 = plt.subplot(2, 2, 1)ax2 = plt.subplot(2, 2, 3)ax3 = plt.subplot(1, 2, 2)
example_plot(ax1)example_plot(ax2)example_plot(ax3)plt.suptitle('Mixed nrows, ncols')

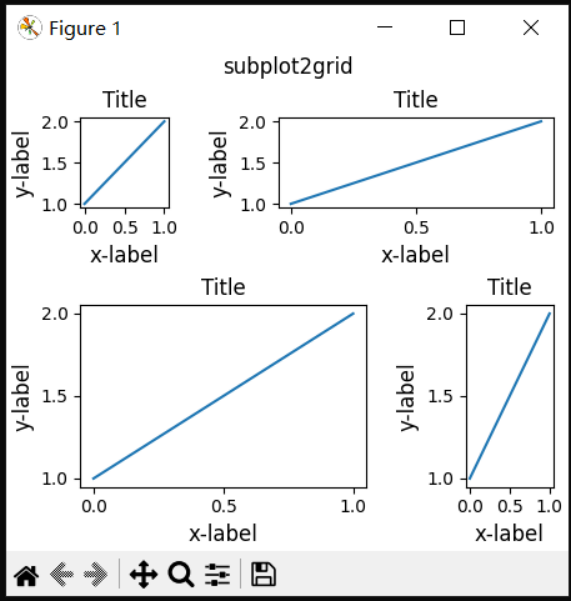

类似地，subplot2grid也有同样的限制，即行数和列数不能更改以使布局看起来良好。
·
·
·
·
·
·
·
·
·
·
·
·
fig = plt.figure(layout="constrained")
ax1 = plt.subplot2grid((3, 3), (0, 0))ax2 = plt.subplot2grid((3, 3), (0, 1), colspan=2)ax3 = plt.subplot2grid((3, 3), (1, 0), colspan=2, rowspan=2)ax4 = plt.subplot2grid((3, 3), (1, 2), rowspan=2)
example_plot(ax1)example_plot(ax2)example_plot(ax3)example_plot(ax4)fig.suptitle('subplot2grid')
完整代码：
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ipython%matplotlib tkimport matplotlib.pyplot as pltimport matplotlib.colors as mcolorsimport matplotlib.gridspec as gridspecimport numpy as np
plt.rcParams['savefig.facecolor'] = "0.8"plt.rcParams['figure.figsize'] = 4.5, 4.plt.rcParams['figure.max_open_warning'] = 50
def example_plot(ax, fontsize=12, hide_labels=False): ax.plot([1, 2]) ax.locator_params(nbins=3) if hide_labels: ax.set_xticklabels([]) ax.set_yticklabels([]) else: ax.set_xlabel('x-label', fontsize=fontsize) ax.set_ylabel('y-label', fontsize=fontsize) ax.set_title('Title', fontsize=fontsize)
fig = plt.figure(layout="constrained")
ax1 = plt.subplot2grid((3, 3), (0, 0))ax2 = plt.subplot2grid((3, 3), (0, 1), colspan=2)ax3 = plt.subplot2grid((3, 3), (1, 0), colspan=2, rowspan=2)ax4 = plt.subplot2grid((3, 3), (1, 2), rowspan=2)
example_plot(ax1)example_plot(ax2)example_plot(ax3)example_plot(ax4)fig.suptitle('subplot2grid')
其他注意事项
● 约束布局只考虑刻度标签、轴标签、标题和图例。因此，其他艺术家（artist）可能被剪辑，也可能重叠。
● 它假设刻度标签、轴标签和标题所需的额外空间独立于图表域（axes）的原始位置。这通常是正确的，但极少数情况不是这样。
● 后端处理渲染字体的方式有一些小的差异，因此结果不会像数完全相同。
● 当艺术家使用超出图表域边界的图表域坐标，添加到图表域时将导致出现异常布局。这可以通过使用add_artist()将艺术家直接添加到图表（Figure）中来避免。有关示例，请参阅连接面片（ConnectionPatch）。
调试
约束的布局可能会以一些意想不到的方式失败。因为它使用约束解算器，解算器可以找到数学上正确的解，但这根本不是用户想要的。通常的失效模式是所有尺寸都塌陷到其最小允许值。如果发生这种情况，原因是下面两个之一：
1、没有足够的空间放置您请求绘制的元素。
2、存在一个错误（bug）-在这种情况下，在matplotlb/matplotlib#issues中打开一个问题。
如果存在错误，请使用不需要外部数据或依赖项（numpy除外）的独立示例进行报告。
关于算法的注释
约束的算法相对简单，但由于我们布局图表的方式复杂，因此具有一定的复杂性。
Matplotlib中的布局是通过GridSpec类使用gridspecs执行的。gridspecs将图表按逻辑划分为行和列，这些行和列中的图表域（Axes）的相对宽度由宽度比例（width_ratios）和高度比例（height_ratios）设置。
在约束布局中，每个gridsec都有一个与其关联的layoutgrid。layoutgrid有一系列left（左）、right（右）变量用于每列，top（上）和bottom（下）变量用于每行，此外，它还为左、右、上和下中的每一个留有一个边距。在每一行中，上/下边距都被加宽，直到该行中的所有装饰符都被容纳。列和左/右页边距也是如此。
